走芯机厂家为您介绍自动车床常用术语公式

文章来源:http://www.taikejm.com/news/117.html发表时间:2019-03-26

走芯机厂家为您介绍自动车床常用术语公式
介绍一下自动车床经常用到的名词解译和参数。
进 刀 量:主轴每旋转一周,是车刀所车削的实际距离。
安全距离:又叫切入留量.
通常是指切削时,为避免车刀与材料快速碰撞而损坏刀尖,在刀尖与材料表面一定距离时,就开始转入工作(生产)进给,这段距离就叫做安全距离。通常纵向车削时安全距离取0.5—1mm。横向车削安全距离时取0.2—0.5mm。
那么它的传动性,动力性,润滑性分又是指什么呢?
传 动 性是由皮带、凸轮、齿轮、凸轮轴、连杆、刀架传动。分为带传动、链传动、螺旋传动和齿轮传动。
动力装置是指马达、电源220V或380V。
润 滑 性能是指机器运转过程中为防止过度磨擦、损耗而需加润滑油或润滑剂,
例如:主轴轴承、凸轮、刀架、齿轮等都需注油保持润滑。
凸轮轴外径为22mm公差为+0、–0.05mm
凸轮内孔为22mm公差为+0.05、-0mm
碗凸轮内壁直径为∮64mm。
拆装主轴:TK1525型自动车床主轴型号为(7206Z),拆主轴时先拆前端,后拆后端;装主轴时,先装后端,后锁前端。主轴回转数与攻牙轴回转数比为1:1.3,即主轴回转1转丝攻即为1.3回转,故能啮入攻牙。
滚花轮的选用:按图纸要求的花纹形状的节距选用滚花轮,可通过下面的公式确认滚花轮的选用是否正确:
m=p/π=d/z,(其中m表示模数,p表示齿距,d表示滚花轮直径,z表示齿数)。
一般模数有0.2、0.3、0.4、0.5等几种。
直 径 计 算:六角对角直径:对边直径*1.1547、每个角为120°。
四角对角直径:对边直径*1.4142、每个角为90°。圆形直径=外径。
切刀刀宽计算:刀宽=对角直径/10+0.7 六角材料切刀宽=对边直径*1.1547/10+0.7。
总 长 修 长:修长前预留0.1~0.2mm。修槽前预留0.05~0.1mm。
1525机钻孔最大直径为10mm,最深30mm。
攻牙最大直径:铜为M10*1.25,铁为M8*1.0。
凸轮高度的计算公式
扫   刀:[所扫长度+0.5(安全距离)]*2.5。
切   刀:[对角直径/2+刀尖0.5+0.5(安全距离)]*1.5。

钻   孔
盲   孔:(孔深+0.5)/1.2。
通   孔:[刀宽+产品长度+0.5(中心点)+0.5(安全距离)]/1.2。
槽   刀:[(对角直径–槽径)/2+0.5]*1.5。

凸轮度数
修长凸轮一般选用30°~40°
槽刀凸轮一般选用35°~45°
切刀凸轮一般选用90°~120°
进退刀凸轮一般选用120°~180°
扁钻厚度的计算:孔径*1/3+0.5 (孔径2mm以上)。孔径*1/2 (孔径2mm以下、或磨半边钻)。
马达传动轴承: UC206
开闭爪培林: 6907
尾座轴承: 6201ZZ
凸轮轴轴承: NK22/20R
主 轴 轴承: 7206Z
马蹄座培林: 608Z
传动轴轴承: 6306
五刀带柄轴承: KM10
离合器轴承: 6202
皮   带   型   号
马 达 皮带: M—42
离合器皮带: 3V-710
攻 牙 皮带: 180z
主 轴 皮带: 3V—900

铣牙座皮带: 2102

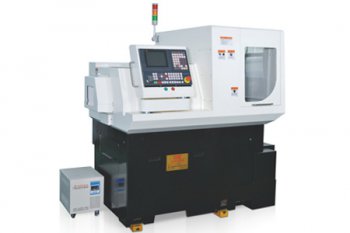

数控走心机
