走心机如何调整误差

文章来源:http://www.taikejm.com/news/121.html发表时间:2019-03-26

1、加工原理误差

加工原理误差是指采用了近似的刀刃轮廓或近似的传动关系进行加工而产生的误差。加工原理误差多出现于螺纹、齿轮、复杂曲面加工中。

例如,走心机加工渐开线齿轮用的齿轮滚刀,为使滚刀制造方便,采用了阿基米德基本蜗杆或法向直廓基本蜗杆代替渐开线基本蜗杆,使齿轮渐开线齿形产生了误差。又如车削模数蜗杆时,由于蜗杆的螺距等于蜗轮的周节,其中m是模数,而π是一个无理数,但是车床的配换齿轮的齿数是有限的,选择配换齿轮时只能将π化为近似的分数值计算,这就将引起刀具对于工件成形运动(螺旋运动)的不准确,造成螺距误差。

在走心式数控车床加工中,一般采用近似加工,在理论误差可以满足加工精度要求的前提下,来提高生产率和经济性。

2、调整误差

走心式数控机床的调整误差是指由于调整不准确而产生的误差。

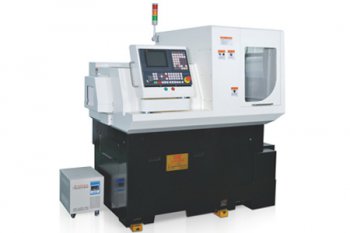

走心机,走芯机,数控走心机

3、机床误差

机床误差是指走心式自动车床的制造误差、安装误差和磨损。主要包括机床导轨导向误差、机床主轴回转误差、机床传动链的传动误差。

1)导轨导向精度——导轨副运动件实际运动方向与理想运动方向的符合程度。主要包括:① 导轨在水平面内直线度Δy和垂直面内的直线度Δz(弯曲);②前后两导轨的平行度(扭曲);③ 导轨对主轴回转轴线在水平面内和垂直面内的平行度误差或垂直度误差。

2)导轨导向精度对切削加工的影响主要考虑导轨误差引起刀具与工件在误差敏感方向的相对位移。数控走心机车削加工时误差敏感方向为水平方向,垂直方向引起的导向误差产生的加工误差可以忽略;镗削加工时误差敏感方向随刀具回转而变化;国产走心机有哪些品牌哪家好?刨削加工时误差敏感方向为垂直方向,床身导轨在垂直平面内的直线度引起加工表面直线度和平面度误差。
