文章来源：http://www.taikejm.com/tkd32jl/72.html发表时间：2019-03-26
| 项目 | TK-D32S |
| 夹持棒料直径范围(mm) | ?8～?32 |
| 一次送料加工长度(mm) | 320 |
| 主轴转速范围(r/min) | 200～6000 |
| 主轴分度 | 无级 |
| 最大钻孔直径(mm) | ?12 |
| 最大刚性攻螺纹 | M8/铜M10 |
| 外圆车刀(把) | 6 |
| 轴向不旋转孔加工刀具(支) | 5+5 |
| 侧向动力旋转刀具(支) | 5 |
| 轴向动力旋转刀具(支) | 可选2+2 |
| 背面加工刀具(支) | 5 |
| 副主轴转速范围(r/min) | 200～8000 |
| 外圆车刀规格(mm) | 16*16*120 |
| 最小机械分辨率(mm) | 0.001 |
| 动力旋转刀具转速范围(r/min) | 100～5000 |
| 旋转刀具最大夹持直径(mm) | ?10/?12 |
| 轴向固定圆刀具夹持范围(mm) | ?3～?12 |
| 控制轴数 | 4 |
| 切削速度(mm) | 1～6000 |
| 快速移动速度X1X2(m/min) | 18 |
| Z1、Y1、Z2、Y2(m/min) | 25 |
| 伺服电机额定转矩X1X2 | 3.18N·M |
| Z1、Y1、Z2、Y2(N·M) | 3.18/4.77 |
| 副主轴最大夹持直径(mm) | ?32 |
| 主轴中心高(mm) | 1080 |
| 主轴电机功率(KW) | 3.75/7.5 |
| 副主轴电机功率(KW) | 2.2/3.0 |
| 驱动轴伺服电机功率(KW) | 1.00/1.50 |
| 动力刀具伺服电机功率(KW) | 0.75/1.00 |
| 冷却系统电机功率(KW) | 0.5 |
| 润滑系统电机功率(W) | 25 |
| 电力总功耗(KVA) | 28 |
| 空气压力流量(MPa/L) | 0.6/40 |
| 切削油容量(L) | 170 |
| 机床外形尺寸(长*宽*高) | 2450*1380*1750 |
| 机床净重(Kg) |
3200
|
| 纵切（走心机）系列产品机型编号标准方法一览表及说明 | |||||||||
| A、型号编制方法 | |||||||||
| 序号 | 1 | 2 | 3 | 4 | 5 | 6 | |||
| TK | — | D | 数字 | A,P,S,M,T,SH,K | A,B,C,D,E | ||||
| 企业商标 | 隔距号 | 产品含意 | 棒料规格 | A、基本型不带铣削功能 | A、第一次优化升级 | ||||
| P、标准机型带侧铣功能 | B、第二次优化升级 | ||||||||
| S、双主轴功能型 | C、第三次优化升级 | ||||||||
| M、双主轴双系统功能型 | D、第四次重大化升级 | ||||||||
| T、特型无中心导套加工短料机型 | E、第五次改型升级 | ||||||||
| SH、标准机型加装端面铣削功能 | |||||||||
| K、双主轴6坐标轴系列 | |||||||||

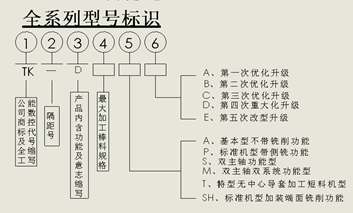

| B、举例说明 | 全系列型号标识 | ||||||||
|
1.D20A-纵切数控自动车床不带侧铣功能（四轴三联动） |
 |
||||||||
|
2.D20P-纵切车铣复合标准机型（五轴联动） |
|||||||||
|
3.D20S-纵切数控配双主轴车铣复合机型（七轴五联动) |
|||||||||
|
4.D20M-纵切数控配双主轴双系统车铣复合机型（九轴五联动) |
|||||||||
|
5.D20T-纵切数控特型车铣复合机型（五轴联动，专业加工短件） |
|||||||||
|
6.D20SH-纵切车铣复合标准机型加装端铣功能（六轴五联动） |
|||||||||
